Popis
Bezdrátová autonomní regulační sestava určena pro regulaci topení v rámci jedné místnosti. Vhodné pro jakoukoliv místnost s teplovodním radiátorem. Těmito bezdrátovými regulačními sadami lze získat nezávislé regulování topení v jednotlivých místnostech objektu.

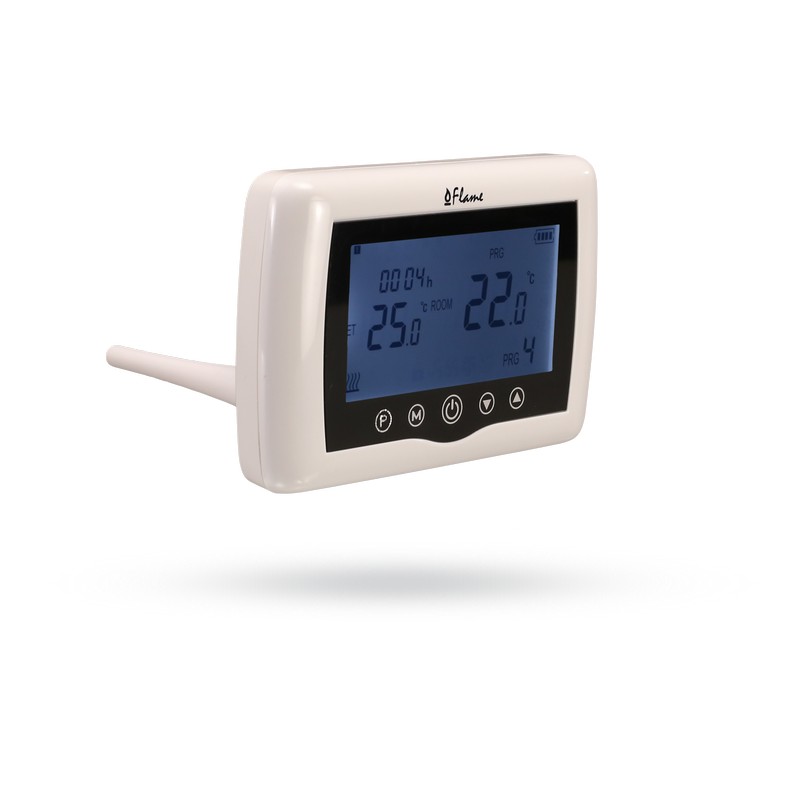

Digitální termostat reguluje topné těleso pomocí termostatické hlavice. Udržuje tak teplotu v místnosti podle nastaveného programu.
Použití
Tento regulační systém je vhodný zejména pro topné systémy s oběhovým médiem (teplovodní radiátory s mechanickým ventilem). Určeno pro regulaci topení v jedné místnosti s jedním topným tělesem.
Funkce
- Nastavení teploty podle programu nebo uživatelsky
- Bezdrátové propojení řídící jednotky s hlavicí a termostatem
- Jednoduchá montáž bez technických znalostí
- Bezdrátové ovládání topného tělesa
- Topný program na pracovní týden a jednotlivé dny víkendu
- Čtyři libovolné změny teploty na každý program
- Manuální režim pro rychlou změnu teploty
- Přehledný displej s hodinami, aktuální teplotou a nastavenou teplotou
- Doteková tlačítka a podsvícený displej
- Možnost kalibrace senzoru termostatu
Montáž
Regulační systém Flame RF-S je dodáván jako set s již předpřipravenými komponenty. Stačí tak jednotlivé prvky namontovat, nastavit si teplotu a regulační systém je připraven k používání.

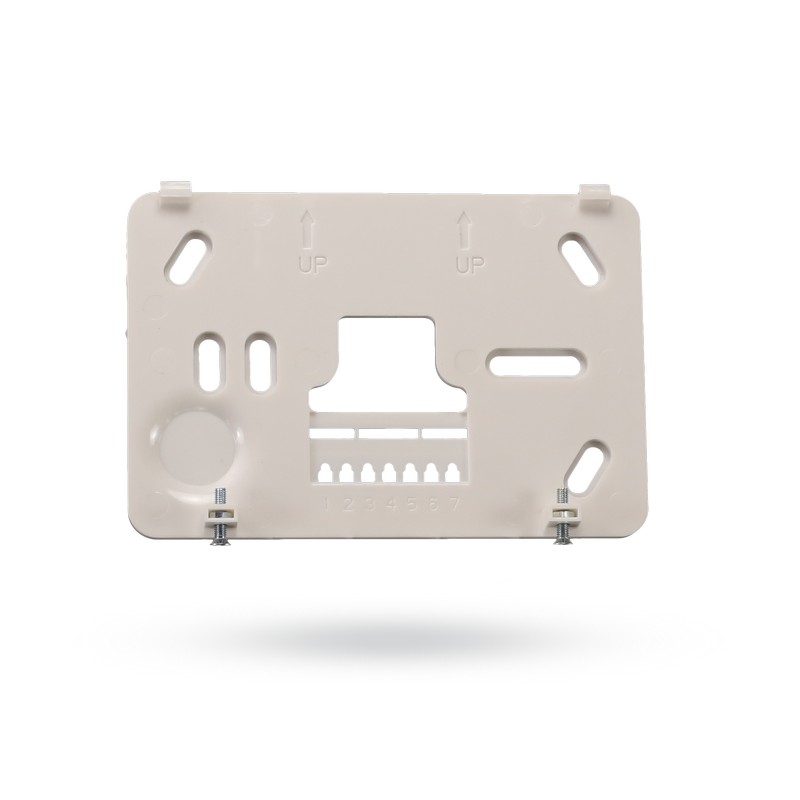

Termostat se montuje na zeď, nejlépe proti stěně, než je topení. Lze jej také postavit na stůl při použití stojanu (součástí balení). Sám termostat měří teplotu a řídí ostatní prvky v místnosti bezdrátově pomocí přijímací jednotky.
Termoregulační hlavice se montuje na mechanický ventil topného tělesa (radiátoru). Standardně na závit 30x1,5 (většina používaných ventilů). Pro ostatní je nutno zvolit redukci. Původní hlavice se sejme a nasadí se nová hlavice (lze odšroubovat i za provozu topení). Koncovka termoregulační hlavice se vloží do ovládací jednotky. Ovládací jednotka se vloží do zásuvky 230V. Poté již lze nastavit požadované teploty jednotlivých režimů a topný program.
Způsob jak zjistit typ ventilu naleznete v článku na konci stránky.
Schéma zapojení ovládání topného tělesa bezdrátovou jednotkou
Technické údaje
- Napájení termostatu: 2x 1,5V baterie typ AAA
- Výdrž na baterie: topnou sezónu (dle typu baterie)
- Rozsah: jedna místnost
- Topný systém: oběhové teplovodní topení
- Typ propojení: bezdrátový
- Topný program: 5+1+1, nebo uživatelská teplota
- Pracovní režim: manuální, programový
- Spínací zásuvka: 230V AC 16A
- Komunikační frekvence: 868MHz
- Topný program: 5+1+1
- Počet hodnot programu: 4 na každý program
- Časový krok: 15min
- Teplotní krok: 0,5° C
- Teplotní hystereze: 1°C (0.5° C každým směrem od nastavené teploty)
- Teplotní rozsah: 5° až 35° C
- Provozní teplota: 5°C až 40°C
- Vlhkost: 20% až 90%, nekondenzující
- Prostředí: vnitřní, suché
- Rozměry: 14 x 9 x 2 cm
