Bezdrátový autonomní regulační systém Flame RF-S pro teplovodní topení

Popis

Zákaznicky konfigurovatelná bezdrátová autonomní regulační sestava na míru dle vašeho výběru. Určeno pro regulaci topení v rámci jedné místnosti. Vhodné pro garsoniéry, malé kanceláře, výrobní haly a nezávislé regulování topení v jednotlivých místnostech objektu.

Digitální termostat reguluje jednotlivá topná tělesa pomocí termostatických hlavic. Udržuje tak teplotu v místnosti podle nastaveného programu.

Použití

Tento regulační systém je vhodný zejména pro topné systémy s oběhovým médiem (teplovodní radiátory). Určeno pro regulaci topení v jedné místnosti s jedním topným tělesem.

Funkce

• Nastavení teploty podle programu nebo uživatelsky
• Bezdrátové propojení řídící jednotky s hlavicí a termostatem
• Jednoduchá montáž a možnost přenosné verze

Montáž

Regulační systém Flame RF-S je dodáván jako set s již předpřipravenými komponenty. Stačí tak jednotlivé prvky namontovat, nastavit si teplotu a regulační systém je připraven k používání.

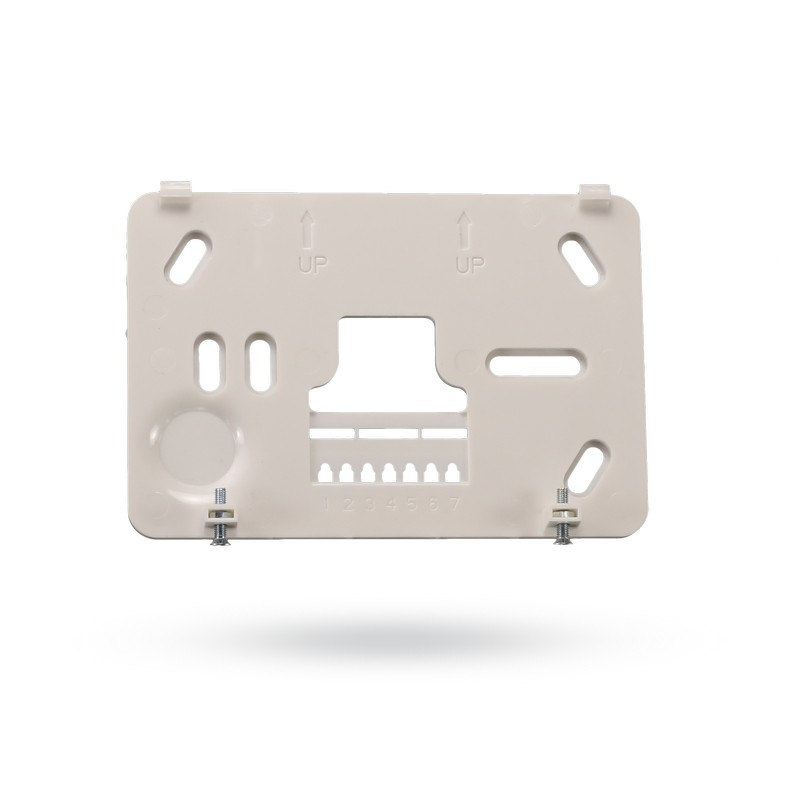

Termostat se montuje na zeď, nejlépe proti stěně, než je topení. Sám termostat měří teplotu a řídí ostatní prvky v místnosti bezdrátově pomocí přijímací jednotky.

Termoregulační hlavice se montuje na mechanický ventil topného tělesa. Standardně na závit 30x1,5 (většina používaných ventilů). Pro ostatní je nutno zvolit redukci. Původní hlavice se sejme a nasadí se nová hlavice (lze odšroubovat i za provozu topení). Provede se propojení mezi přijímačem a hlavicí. Poté již lze nastavit požadované teploty jednotlivých režimů a topný program.

Sestavení systému

Pro sestavení regulačního systému si vyberte jednotlivé komponenty v níže uvedeném seznamu. Podle tohoto výběru vám systém sestavíme a předpřipravíme k jednodušší instalaci. Na vás již bude samotná montáž a využívání regulačního systému.

Postup výběru

1. Vyberte termostat, který vám nejvíce vyhovuje
2. Vyberte termoelektrickou regulační hlavici
3. Zvolte si délku kabelu mezi ovládací jednotkou termostatu a regulační hlavicí
4. Pokud váš ventil má jiný závit než 30x1,5mm zvolte redukci

Způsob jak zjistit typ ventilu naleznete v článku na konci stránky.

Schéma zapojení ovládání topného tělesa bezdrátovou jednotkou

Schéma zapojení ovládání kotle bezdrátovou jednotkou

Technické údaje

• Napájení: 230V AC a baterie
• Rozsah: jedna místnost
• Topný systém: oběhové teplovodní topení
• Typ propojení: bezdrátový
• Topný program: 5+1+1, nebo uživatelská teplota
• Dosah: až 150m v otevřeném prostoru

Komponenty sestavy

	Počet		Název	Cena s DPH

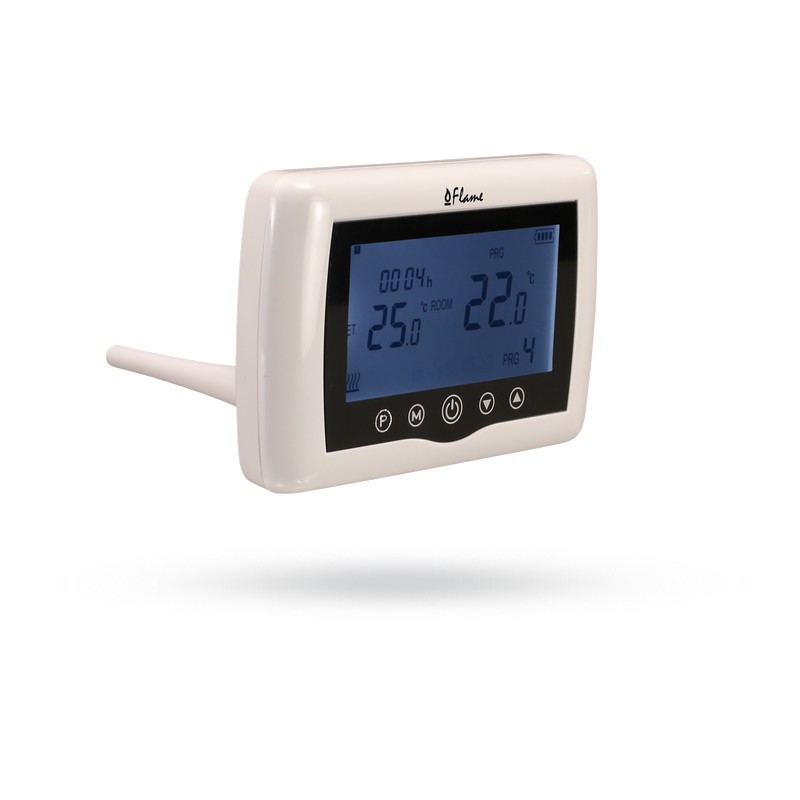

	1   ks		Bezdrátový termostat s modulem Flame RF-U Bezdrátový pokojový termostat s velkým přehledným displejem pro ovládání topné soustavy nebo topných těles. Jednoduchá montáž a ovládání. Skladovost: Skladem skladový kód:w2608	1 490 Kč
	1   ks		Bezdrátový termostat se zásuvkou Flame RF-P Bezdrátový pokojový termostat s velkým přehledným displejem pro ovládání topné soustavy nebo topných těles. Jednoduchá montáž přímo do zásuvky 230V. Skladovost: Není skladem skladový kód:w2609	1 490 Kč

	Počet		Název	Cena s DPH
	1   ks		Termoelektrický pohon SEH01-NC 230V typ NC Elektrická ovládací hlavice topného tělesa pro regulaci topení. Určeno pro autonomní programovatelné termostaty. Napájení 230V typ NC. Skladovost: Skladem skladový kód:w2538	405 Kč
	1   ks		Elektronická termostatická hlavice Heimeier EMO T 230V NC 1m Kvalitní elektrická ovládací hlavice topného tělesa pro regulaci topení. Určeno pro autonomní programovatelné termostaty. Napájení 230V typ NC. Indikátor stavu hlavice. Skladovost: Na objednávku skladový kód:w2542	820 Kč

	Počet		Název	Cena s DPH
			Přívodní kabel dvoužilový na 230V Přívodní kabel dvoužilový k instalaci napájení zařízení na 230V. průřez drátu 0,5mm2. Skladovost: Skladem skladový kód:w2544	15 Kč

	Počet		Název	Cena s DPH
	1   ks		Redukce z termohlavice M30x1.5 na ventil M28x1.5 Danfoss Redukce z termohlavice M30x1,5 na ventil o rozměru M28x1,5 shodný s typem Danfoss. Skladovost: Skladem skladový kód:w1932	189 Kč
	1   ks		Redukce z termohlavice M30x1.5 na ventil M28x1.5 Herz Redukce z termohlavice M30x1,5 na ventil o rozměru M28x1,5 shodný s typem Herz. Skladovost: Skladem skladový kód:w1933	189 Kč
	1   ks		Redukce z termohlavice M30x1.5 na ventil M28x1.5 Coterm Redukce z termohlavice M30x1,5 na ventil o rozměru M28x1,5 shodný s typem Coterm. Skladovost: Skladem skladový kód:w1934	189 Kč
	1   ks		Redukce z termohlavice M30x1.5 na ventil M28x1.5 Myjava Redukce z termohlavice M30x1,5 na ventil o rozměru M28x1,5 shodny s typem Myjava. Skladovost: Skladem skladový kód:w1935	189 Kč
	1   ks		Redukce z termohlavice M30x1.5 na ventil M30x1.5 Danfoss RTD Redukce z termohlavice M30x1,5 na ventil o rozměru M30x1,5 shodny s typem Danfoss RTD. Skladovost: Skladem skladový kód:w1936	189 Kč

Dokumentace k produktu

	Instalace regulace topení Flame RF-S set
	Uživatelský manuál termostatu Flame RF
