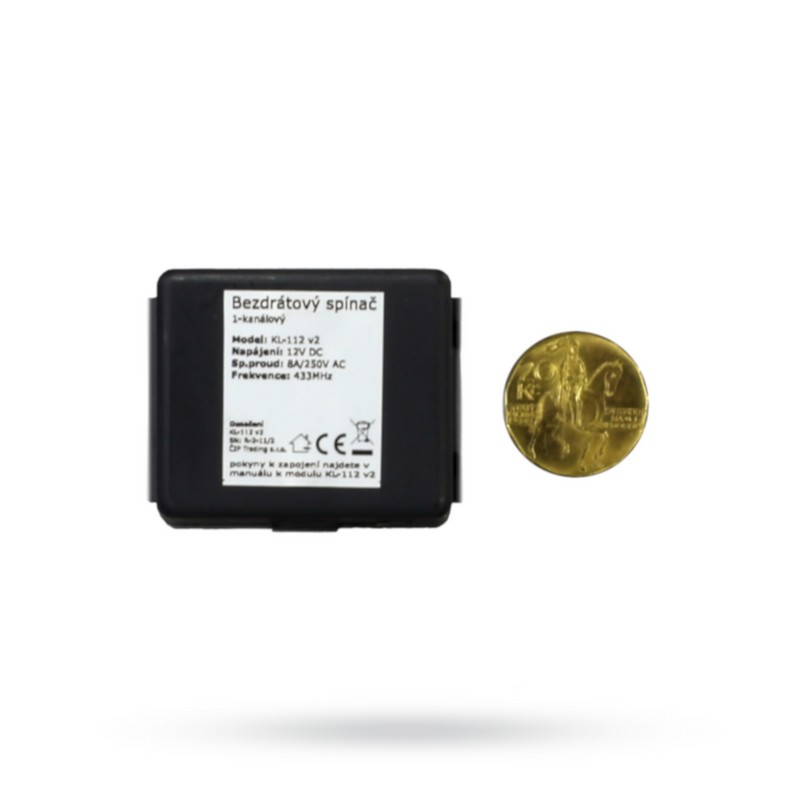

Univerzální dálkové ovládání KL-112 na 12V s ovladačem

Popis

Bezdrátové ovládání je určeno ke spínání externích zařízení. Dovoluje ovládat zařízení pomocí přepínacího výstupního RELE. Pro spínání je možno vybrat jeden ze tří spínacích módů: bistabilní, monostabilní a vyp-zap

Bezdrátové ovládání se ovládá pomocí kapesních ovladačů. Součástí balení je jeden ovladač. Ovladače lze jednoduše naučit k ovládání. Maximální počet ovladačů je 30.

Nastavení ovládání

Ovládání dovoluje nastavit jeden ze tří módů spínání. Nastavení se provádí svorkou na desce elektroniky ovládání.

• Monostabilní spínání: Monostabilní spínání funguje tak, že RELE je sepnuté, dokud je stisknuté příslušné tlačítko na dálkovém ovladači. Při puštění tlačítka dojde k rozepnutí RELE.
• Bistabilní spínání: Bistabilní spínání dovoluje zapínat a vypínat připojené zařízení. Prvním stiskem tlačítka na ovladači dojde k sepnutí RELE. Dalším stiskem tlačítka dojde k rozepnutí RELE. Následujícím stiskem se funkce opakuje.
• Spínání vyp-zap: Spínání vyp-zap dovoluje spínat jedním tlačítkem RELE a druhým tlačítkem RELE rozepnout. Stiskem tlačítka na dálkovém ovladači dojde k sepnutí příslušného RELE. RELE zůstává sepnuté až do stisku jiného tlačítka ovladače. Poté dojde k rozepnutí RELE.

Bezdrátové ovládání je určeno k vestavbě do jiných zařízení a tím jejich rozšíření o bezdrátové řízení. Lze jej napájet přímo 12 V. Výstupní relé má vyvedené oba kontakty NO i NC, lze tak přepínat. Výstupní relé je schopno spínat zátěž až 10 A.

Použití

Bezdrátové ovládání lze použít například k spínání zahradního čerpadla nebo k otevírání garážových vrat. Lze jej připojit i k elektronickému zámku u dveří a tím zajistit dálkové otevírání dveří bez nutnosti instalace kabeláže.

Obsah balení

• 1x Univerzální dálkové ovládání KL-112

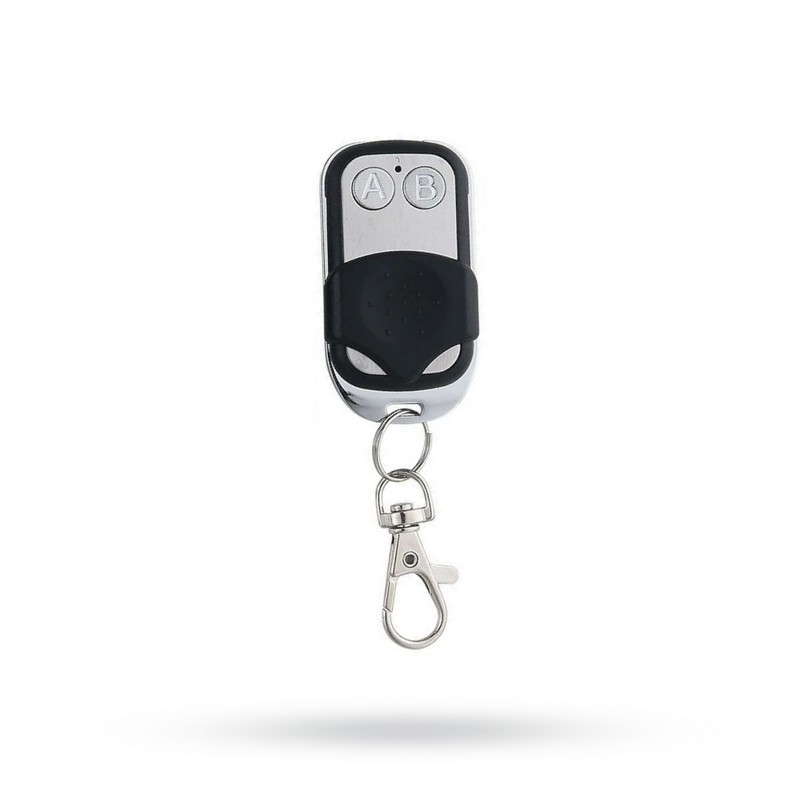

• 1x Dálkový ovladač KL-03A
• 1x Plastová krabička

Technické parametry

• Napájení: 12V DC
• Proud: klidový max. 11mA (Sepnuté relé max. 40mA)
• Výstupy: 1x relé přepínací
• Spínací módy: Bistabilní, monostabilní a vyp-zap
• Spínání: DC max. 24V/10A, AC max. 240V/10A
• Počet ovladačů: max 30 ks
• Provozní teplota: 0°C až 50°C
• Vlhkost: 20% až 90% nekondenzující
• Prostředí: vnitřní, suché
• Bezdrátová frekvence: 433MHz, max 100m ve volném prostoru
• Rozměry: 37 x 43 x 20 mm

Dokumenty k produktu

Uživatelský manuál KL-112
